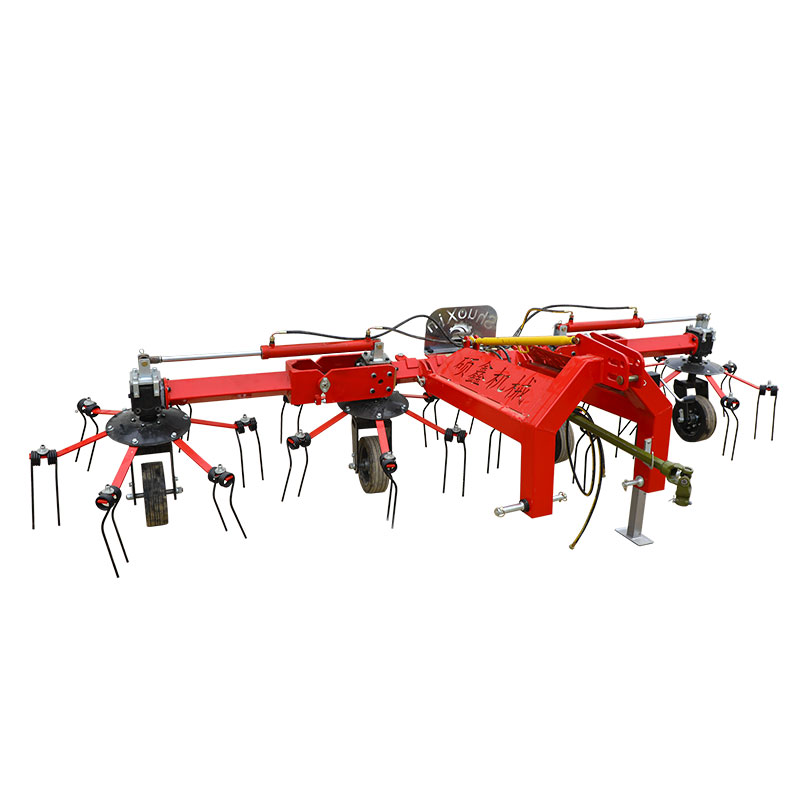

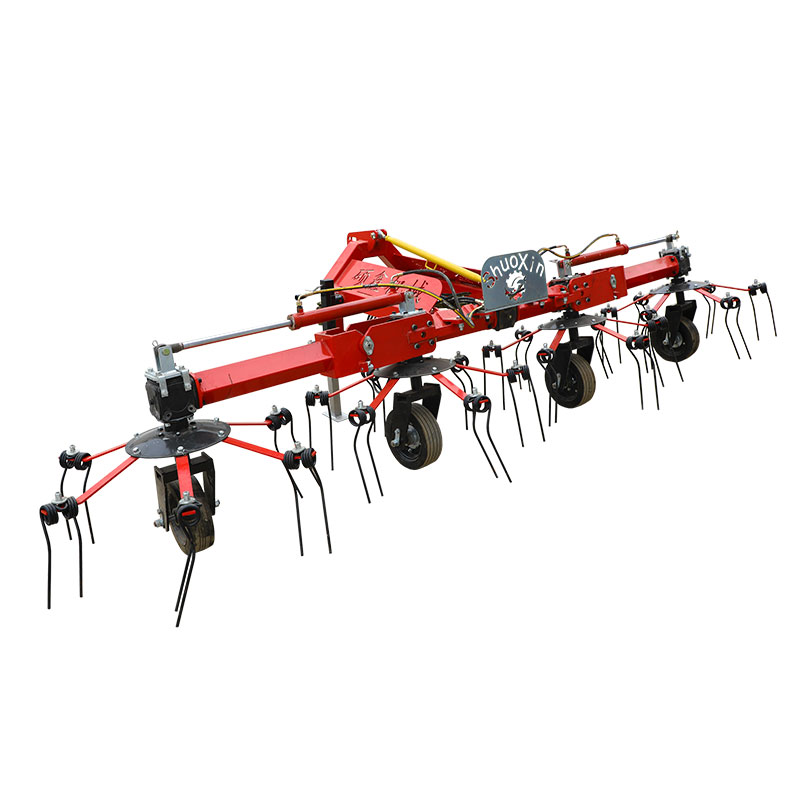

টোয়িং হেই রাক রোটারি হেই রোটারি রেক

শুক্সিন হেই রাক রোটারি হেই রোটারি রেক প্রস্তুতকারক এবং চীনে সরবরাহকারীকে বেঁধে রাখছে যারা পাইকারি টোয়িং হেই রাক রোটারি হেই রোটারি রেক করতে পারে।

রোটারি রাকগুলি রোটারি এবং স্প্রিং টাইপে উপলব্ধ। অপারেশন চলাকালীন, রেকটি ট্র্যাক্টর দ্বারা এগিয়ে দেওয়া হয় এবং পাওয়ার আউটপুট শ্যাফ্ট দ্বারা চালিত হয়।

এটি মাঝখানে ইনস্টল করা একটি স্থির ক্যাম দ্বারা নিয়ন্ত্রিত হয় এবং কেন্দ্রীয় অক্ষের চারপাশে ঘোরান, যাতে আগাছা এবং ঘাস অপসারণের মতো ক্রিয়াগুলি সম্পূর্ণ করতে হয়।

রোটারি স্প্রিং রেকটি একটি ঘোরানো অংশের চারপাশে বসন্তের দাঁতগুলির বহুবচন দিয়ে সজ্জিত এবং বসন্তের দাঁতগুলি সোয়ার্ড অপারেশনটি সম্পাদন করার জন্য একটি কেন্দ্রীভূত শক্তি দ্বারা খোলা হয়।

আপনি যদি বসন্তের দাঁতের মাউন্টিং কোণটি পরিবর্তন করেন তবে আপনি ঘাসের কাজটি করতে পারেন।

রোটারি ঘাসের রাকগুলিতে আলগা ঘাস, চারণভূমির কম ক্ষতি, হালকা দূষণ এবং 12 থেকে 18 কিমি/ঘন্টা অবধি অপারেটিং গতি রয়েছে, যাতে তারা বাছাইয়ের সরঞ্জামগুলি বাছাই করা সহজ করে তোলে।

অনুভূমিক রোটারি রেকটি মূলত একটি সাসপেনশন ডিভাইস, একটি হাঁটার চাকা, একটি রেক দাঁত, একটি সংগ্রহকারী বাফল এবং একটি গতি হ্রাসকারী নিয়ে গঠিত। কাজের সময়, পাওয়ারটি ট্র্যাক্টরের পাওয়ার আউটপুট শ্যাফ্ট দ্বারা সরবরাহ করা হয়। এর কার্যকরী নীতিটি হ'ল: প্রথম পর্যায়ের বেভেল গিয়ার হ্রাস, ঘূর্ণন ডিস্ক শ্যাফ্টের ঘূর্ণন, ঘূর্ণন ডিস্ক এবং হাঁটাচলা হুইল ডিভাইসের উল্লম্ব অক্ষগুলি গিয়ার বক্সের দেহে বোল্ট এবং ছোট বৃত্তাকার বাদামের মাধ্যমে স্থির করা হয়েছে, সর্বজনীন যৌথ সংক্রমণ শ্যাফ্টের মাধ্যমে গতি পরিবর্তন গিয়ার বাক্সে শক্তিটি প্রেরণ করা হয়। চোয়াল দাঁত সমাবেশটি টার্নটেবলের একটি রেক দাঁত সিটের মাধ্যমে টার্নটেবলের উপর স্থির করা হয়। যখন টার্নটেবলটি ঘোরে, তখন রাক দাঁত বাহুটি টার্নটেবলের ঘূর্ণনের সাথে ঘোরে, যার ফলে চারণভূমি উপলব্ধি করে। সংহত অপারেশন

I. হেই রাক রোটারি হেই রোটারি রাক তোয়ালে ফিচার

রেক হ'ল একটি ঘাস কাটা মেশিন যা চারণভূমির রাককে সংহত করে। চারণভূমিটি ফসল কাটার পরে, যত তাড়াতাড়ি সম্ভব বালিংয়ের পরিস্থিতিতে পৌঁছানোর জন্য, চারণভূমিটি স্প্রেডারের সাথে সূর্য আলোকিত হওয়া দরকার। স্প্রেডার সমানভাবে ক্ষেত্রের মধ্যে চারণভূমি ছড়িয়ে দিতে পারে, যা পানির দ্রুত বাষ্পীভবনকে সহজতর করে এবং সিলেজের আগে শুকনো বা শুকনোভাবে চারণভূমি কাটা সহজ করে তোলে। যখন চারণভূমির আর্দ্রতা এমন কোনও রাজ্যে পৌঁছতে পারে যেখানে এটি শুকানো যায়, তখন ফসলগুলি একটি রাক দিয়ে একটি শস্যাগার মধ্যে জড়ো হয় এবং বেঁধে রাখার অপারেশনগুলির প্রস্তুতির জন্য স্ট্রিপগুলিতে ভেঙে ফেলা হয়। যখন রেকটি কাজ করছে, চারণভূমি বা সবুজ ফিডের গুণমান উন্নত করতে ফসলের মিশ্র ধ্বংসাবশেষ বা পাথরগুলি এড়িয়ে সূর্য জড়ো করতে বা ছড়িয়ে দেওয়ার জন্য ফসলটি আলতো করে সরানোর জন্য বসন্তের দাঁতগুলি ব্যবহার করুন।

রোটারি মাওয়ার ইন্ডাস্ট্রি স্ট্যান্ডার্ড জেবি/টি 10905-2008 অনুসারে, মাওয়ারের নিম্নলিখিত মানগুলি পূরণ করা উচিত:

ম্যাগগট সংগ্রহটি পরিষ্কার হওয়া উচিত, চারণভূমির ক্ষতি হয়

ছোট, এবং ফুটো হার 5%এরও কম হওয়া উচিত;

(2) স্ট্যাক প্রস্থ 2 ~ 4.0 মি;

(3) আলফালফার উত্পাদনশীলতা 2.0 ~ 4.8 এইচএম 2/ঘন্টা;

(4) রেকের পাওয়ারের পরিসীমা 17.5-25 কিলোওয়াট।

রোটারি রাকগুলি রোটারি এবং স্প্রিং টাইপে উপলব্ধ। অপারেশন চলাকালীন, রেকটি ট্র্যাক্টর দ্বারা এগিয়ে দেওয়া হয় এবং পাওয়ার আউটপুট শ্যাফ্ট দ্বারা চালিত হয়। এটি মাঝখানে ইনস্টল করা একটি স্থির ক্যাম দ্বারা নিয়ন্ত্রিত হয় এবং কেন্দ্রীয় অক্ষের চারপাশে ঘোরান, যাতে আগাছা এবং ঘাস অপসারণের মতো ক্রিয়াগুলি সম্পূর্ণ করতে হয়। রোটারি স্প্রিং রেকটি একটি ঘোরানো অংশের চারপাশে বসন্তের দাঁতগুলির বহুবচন দিয়ে সজ্জিত এবং বসন্তের দাঁতগুলি সোয়ার্ড অপারেশনটি সম্পাদন করার জন্য একটি কেন্দ্রীভূত শক্তি দ্বারা খোলা হয়। আপনি যদি বসন্তের দাঁতের মাউন্টিং কোণটি পরিবর্তন করেন তবে আপনি ঘাসের কাজটি করতে পারেন। রোটারি ঘাসের রাকগুলিতে আলগা ঘাস, চারণভূমির কম ক্ষতি, হালকা দূষণ এবং 12 থেকে 18 কিমি/ঘন্টা অবধি অপারেটিং গতি রয়েছে, যাতে তারা বাছাইয়ের সরঞ্জামগুলি বাছাই করা সহজ করে তোলে।

Ii.main কাঠামো এবং নীতি পরিচালনা

চারণভূমির দিকনির্দেশ এবং মেশিনের দিকনির্দেশের মধ্যে সম্পর্ক অনুসারে, রেকটি অনুভূমিক এবং পার্শ্বীয় দুটি বিভাগে বিভক্ত করা যেতে পারে (মডেলটি একটি পাশের ঘাস ব্যবহার করে)।

পাশের ঘাস সংহত ঘাস মেশিনের অগ্রগতির দিকের সমান্তরাল। যেহেতু ঘাসের একটি সামান্য দূরত্ব এবং কম অন্তর্ভুক্তি রয়েছে, তাই ফসল কাটার পরে ঘাসের প্রোফাইল তুলনামূলকভাবে ঝরঝরে, আলগা এবং অভিন্ন এবং উচ্চ ফলনশীল প্রাকৃতিক তৃণভূমি এবং কৃত্রিম তৃণভূমির জন্য উপযুক্ত।

চারণভূমির ফসল কাটার গুণমান এবং দক্ষতা নিশ্চিত করার জন্য, পার্শ্বীয় রাকের নীতি এবং কাঠামো ব্যবহার করা হয়।

1। রেক পাওয়ার

মডেলটি তিন-পয়েন্ট সাসপেনশন গ্রহণ করে, যা সামনের ট্র্যাক্টর থেকে একটি স্প্লাইন শ্যাফ্ট আউটপুট দ্বারা চালিত হয় এবং একটি প্রত্যাহারযোগ্য স্প্লাইন শ্যাফ্টের মাধ্যমে শক্তি প্রেরণ করে। অর্থাৎ ট্র্যাক্টরের গাড়ি চালানোর সময়, ঝুলিয়ে দেওয়ার পরে মাওয়ারের কাজটি শুরু করা যায় এবং ইচ্ছামতো থামানো যায়, যাতে এটি কাজ করে না বা ঘুরিয়ে না দেওয়ার সময় মওয়ারটি শুরু করে ইচ্ছায় থামানো যায়, যাতে এর প্রয়োগযোগ্যতা উন্নত করতে পারে।

2. রেকের সামগ্রিক কাঠামো

যেমনটোয়িং হেই রাক রোটারি হেই রোটারি রেকপ্রচুর ফাংশন যেমন ছুটে যাওয়া ঘাস, সমতলকরণ, শুকনো এবং চলমানকে বিপরীত করে, রেকটি পরিষ্কার এবং নিয়মিত চারণ ঘাসগুলিকে একীভূত করতে ব্যবহার করা যেতে পারে এবং চারণভূমির ভ্রমণের জন্য একটি সংক্ষিপ্ত দূরত্ব রয়েছে এবং চারণভূমির সংখ্যা হ্রাস পেয়েছে এবং ঘাসের ক্ষতি এবং উচ্চতর পুষ্টির সংস্থায় অ্যাক্সেস রয়েছে, এবং উচ্চতর পুষ্টির সংস্থায় অ্যাক্সেস রয়েছে। এই উদ্দেশ্যে, আমাদের সংস্থার অনুভূমিক রোটারি রেকের সামগ্রিক কাঠামো নীচে দেখানো হয়েছে।

অনুভূমিক রোটারি রেকটি মূলত একটি সাসপেনশন ডিভাইস, একটি হাঁটার চাকা, একটি রেক দাঁত, একটি সংগ্রহকারী বাফল এবং একটি গতি হ্রাসকারী নিয়ে গঠিত। কাজের সময়, পাওয়ারটি ট্র্যাক্টরের পাওয়ার আউটপুট শ্যাফ্ট দ্বারা সরবরাহ করা হয়। এর কার্যকরী নীতিটি হ'ল: প্রথম পর্যায়ের বেভেল গিয়ার হ্রাস, ঘূর্ণন ডিস্ক শ্যাফ্টের ঘূর্ণন, ঘূর্ণন ডিস্ক এবং হাঁটাচলা হুইল ডিভাইসের উল্লম্ব অক্ষগুলি গিয়ার বক্সের দেহে বোল্ট এবং ছোট বৃত্তাকার বাদামের মাধ্যমে স্থির করা হয়েছে, সর্বজনীন যৌথ সংক্রমণ শ্যাফ্টের মাধ্যমে গতি পরিবর্তন গিয়ার বাক্সে শক্তিটি প্রেরণ করা হয়। চোয়াল দাঁত সমাবেশটি টার্নটেবলের একটি রেক দাঁত সিটের মাধ্যমে টার্নটেবলের উপর স্থির করা হয়। যখন টার্নটেবলটি ঘোরে, তখন রাক দাঁত বাহুটি টার্নটেবলের ঘূর্ণনের সাথে ঘোরে, যার ফলে চারণভূমি উপলব্ধি করে। সংহত অপারেশন

Iii। স্পেসিফিকেশন

1. স্পেসিফিকেশন

2. টার্ন টেবিল

রোটারি রেক রিডুসারের নীচের প্রান্তে একটি টার্নটেবল রয়েছে। টার্নটেবল সমানভাবে

পরিধি বরাবর 6 রেক অস্ত্র বিতরণ করে। রাকের দাঁতগুলি ঘোরানো ডিস্কে স্থির করা হয়। প্রতিটি রাক দাঁত বাহুর শেষে বসন্তের রেকের দাঁতগুলির একজোড়া ঠিক করে। যখন রেকটি কার্যকর হয়, তখন রেক দাঁত বাহুর শক্তিটি টার্নটেবল দ্বারা সরবরাহ করা হয় এবং রাক দাঁত বাহুটি ঘূর্ণন ডিস্ক দ্বারা ঘোরানো হয়, যার ফলে রেক রেক অপারেশনটি উপলব্ধি করে।

লোডিং প্লেটের উপরের অংশে একটি সামঞ্জস্য হ্যান্ডেল রয়েছে (চিত্রটিতে দেখানো হয়েছে), হ্যান্ডেলটি উত্তোলন করে এবং স্কুইড বারের কোণটি সামঞ্জস্য করতে টার্নটেবলটি ঘোরান। বিভিন্ন কোণগুলির বিভিন্ন ফাংশন থাকে, যাতে মেশিনের বিভিন্ন ফাংশন থাকে, মূলত ঘাস, সমতলকরণ, সূর্য শুকানো, মাইগ্রেশন এবং আরও অনেক কিছু থাকে।

3. টিন

রেকের কাঠামোটি চিত্রটিতে দেখানো হয়েছে। রাক দাঁতটির উপরের প্রান্তটি সহজেই বাধা অতিক্রম করতে এর স্থিতিস্থাপকতা বাড়ানোর জন্য একটি স্ক্রোল আকারে তৈরি করা হয়। টাইন দাঁতটির নীচের প্রান্তটি একটি চাপ আকারে গঠিত হয় যাতে চারণভূমিটি উঠানো যায় এবং দাঁত পৃষ্ঠের সাথে ঘূর্ণিত করা যায় এবং বসন্তের আংটিটি ঘোরানো যায়। বাম এবং ডানদিকে, ল্যাপগুলির সংখ্যা বাম এবং ডান চারটি বৃত্তের সমান। 60si2mn উপাদান, টেকসই এবং ভাল স্থিতিস্থাপকতা ব্যবহার করে।

4.পিটিও শ্যাফ্ট

ড্রাইভ শ্যাফ্টটি মূলত ট্র্যাক্টর আউটপুট শক্তি হ্রাসকারীকে প্রেরণ করে। ট্র্যাক্টরের পাওয়ার আউটপুট শ্যাফ্ট এবং স্পিড রেডুসারের ইনপুট শ্যাফটের মধ্যে বৃহত দূরত্বের কারণে, পাওয়ার সংক্রমণটির নির্ভরযোগ্যতা নিশ্চিত করার জন্য, ট্রান্সমিশন শ্যাফটের এক প্রান্তটি গতির প্রয়োজনীয়তা এবং সংক্রমণ প্রয়োজনীয়তা অনুসারে ট্র্যাক্টরের আউটপুট শ্যাফ্টের সাথে সংযুক্ত থাকে এবং অন্য প্রান্তটি কাপলিংয়ের মধ্য দিয়ে যায়। এটি পাওয়ারের মসৃণ সংক্রমণ উপলব্ধি করতে রেডুসারের পিনিয়ন গিয়ার শ্যাফটের ইনপুট প্রান্তের সাথে সংযুক্ত।

5. ট্রান্সমিশন মেকানিজম

অবস্থান এবং কাঠামোর প্রয়োজনীয়তা অনুসারে, রেডুসারটি প্যালেট 4 এ স্থাপন করা হয়েছে, এর ইনপুট প্রান্তটি ছোট বেভেল গিয়ার শ্যাফ্টটি সংক্রমণ শ্যাফ্টের সাথে সংযুক্ত রয়েছে এবং বৃহত বেভেল গিয়ার শ্যাফ্ট স্প্লাইন প্রান্তের আউটপুট প্রান্তটি ডিস্কের সাথে সংযুক্ত রয়েছে। কাঠামোটি নীচের চিত্রটিতে দেখানো হয়েছে।

Iv.installation টোয়িং হেই রাক রোটারি হেই রোটারি রেকের প্রয়োজনীয়তা

পণ্য প্যাকিং তালিকা অনুসারে সংশোধন করার পরে, একটি ফ্ল্যাট ফ্লোর নির্বাচন করুন এবং ক্রম অনুসারে সমাবেশের সাথে এগিয়ে যান।

1। মূল ফ্রেমটিকে উল্টে ঘুরিয়ে দিন, তারপরে হাঁটার টায়ারগুলি ইনস্টল করুন;

2। মূল ফ্রেমটিকে উল্টে ঘুরিয়ে দিন এবং মূল ফ্রেমটিকে ভারসাম্য বজায় রাখতে সামনের প্রান্তে দুটি পা রাখুন।

3। একবারে উপরের শ্যাঙ্ক রডটি একত্রিত করুন, রডের শেষের ভারবহনটি অবশ্যই ক্যাম খাঁজে থাকতে হবে তা নিশ্চিত করার জন্য মনোযোগ দিন, যাতে ক্যামটি টাইন দাঁতটি ঘুরিয়ে দেওয়ার জন্য ঘোরানো যায়;

4 ... ঘাসের বাফেল সংযোগকারী রডটি ইনস্টল করুন এবং ঘাস বাফেলটি সংযুক্ত করুন।

ইনপুট ড্রাইভ শ্যাফ্ট 6 এর স্প্লাইন শ্যাফ্ট হাতাতে ইনপুট শ্যাফ্ট 6 sert োকান এবং ইনস্টলেশনটি সম্পূর্ণ করতে পিনটি সুরক্ষিত করুন।

V.operation এবং ব্যবহার

1। ব্যবহারের আগে প্রতিটি ঘোরানো অংশে সম্পূর্ণরূপে লুব্রিক্যান্ট যুক্ত করুন;

2। সামঞ্জস্য করার সময়, ট্র্যাক্টরটি থামাতে এবং এটি বন্ধ করতে আস্তে আস্তে বাস্তবায়নটি মাটিতে নামিয়ে দিন। বুট অবস্থায় কঠোর সমন্বয় এবং রক্ষণাবেক্ষণ;

3। অপারেশন চলাকালীন, চালকের নিশ্চিত হওয়া উচিত যে অপারেশন শুরু করার আগে কোনও নির্দিষ্ট পরিসরের মধ্যে কোনও বা অন্য বাধা নেই;

4। কাজের শেষে, সমতলকরণ সাইটটি চয়ন করা প্রয়োজন যাতে সরঞ্জামগুলির নিরাপদ পার্কিং নিশ্চিত করা যায়;

৫। অপারেশন চলাকালীন, তারা নির্বিচারে তীক্ষ্ণ মোড় নেবে না এবং স্থলটি ঘোরানো ছাড়াই বাস্তবায়ন বাড়ানো নিষিদ্ধ।

Transping

Vi.maint রক্ষণাবেক্ষণ এবং সমস্যা সমাধান

1। নিয়মিত সমস্ত বোল্ট এবং বাদামের আঁটসাঁট ডিগ্রি পরীক্ষা করুন;

2। গিয়ার বক্স লুব্রিকেশন স্থানে রয়েছে তা নিশ্চিত করতে, নমনীয় ঘূর্ণন;

3। ভারবহন ক্ষতিগ্রস্থ না হয় তা নিশ্চিত করার জন্য, দাঁত আকারের চেহারাটি আদর্শ, সময়মতো জীর্ণ বা ক্ষতিগ্রস্থ অংশগুলির প্রতিস্থাপন;

4 .. প্রতি 8 ঘন্টা কাজের প্রাসঙ্গিক বিষয়গুলি পরীক্ষা করুন।
